1.Tổng quan về bộ kẹp giữa tấm pin U 40mm
Trong hệ thống lắp đặt điện mặt trời, ngoài các tấm pin, inverter, dây cáp và khung đỡ thì những phụ kiện đi kèm như bộ kẹp giữa tấm pin U 40mm đóng vai trò không thể thiếu để đảm bảo độ vững chắc và tính đồng bộ cho toàn bộ hệ thống.
Bộ kẹp giữa tấm pin U 40mm là loại kẹp chuyên dùng để liên kết hai tấm pin liền kề nhau, giúp cố định các tấm pin trên thanh ray nhôm định hình, tạo thành một khối đồng nhất vững chắc.
Với cấu tạo từ nhôm hợp kim cao cấp và bulong inox 304, sản phẩm có khả năng chịu được điều kiện thời tiết khắc nghiệt, độ bền cao, lắp đặt nhanh chóng và tiết kiệm nhân công.
2. Thông số kỹ thuật chi tiết của bộ kẹp giữa U 40mm
Tên sản phẩm: Bộ kẹp giữa tấm pin U 40mm
Chất liệu kẹp Hợp kim nhôm phủ Anode chống oxy hóa
Bulong đi kèm: Inox 304 – M8, chiều dài 50mm
Phụ kiện đi kèm: 1 kẹp U + 1 bulong M8 + 1 long đen + 1 con trượt bằng để cố định vào thanh rail.
Ứng dụng: Cố định 2 tấm pin năng lượng mặt trời liền kề
Tương thích: Thanh ray nhôm chuyên dụng trong hệ thống điện mặt trời
Tính năng đặc biệt: Chống ăn mòn, chịu mưa gió, không bị oxi hóa, dễ thi công
3. Cấu tạo bộ kẹp giữa U 40mm

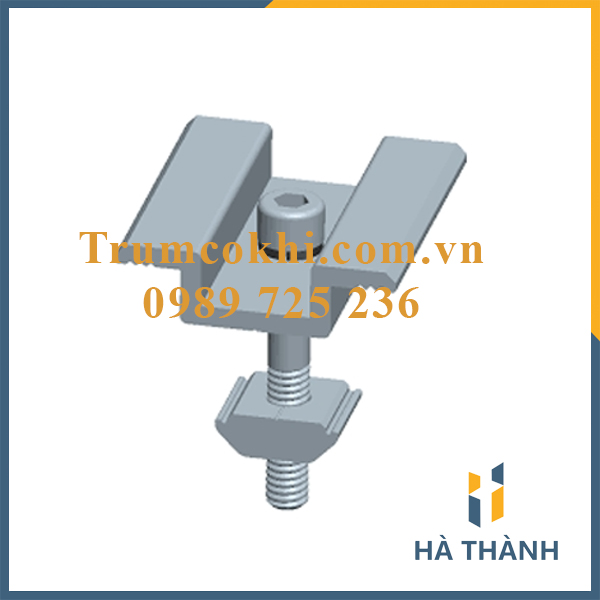

Một bộ kẹp giữa U 40mm hoàn chỉnh bao gồm:
1 kẹp U hợp kim nhôm: Có rãnh lõm để ép chặt mép 2 tấm pin liền kề mà không làm móp méo khung.
1 bulong inox M8 dài 50mm: Giúp cố định kẹp U xuống thanh rail một cách chắc chắn.
1 long đen: Tạo độ kín, tránh rỉ nước xuống khung bên dưới.
1 con trượt: Cố định bulong vào rãnh ray nhôm, giúp chống trượt, tăng độ vững.
Tất cả các chi tiết đều được gia công kỹ lưỡng, cắt CNC chính xác, đảm bảo dễ lắp ráp, không cần gia công thêm tại công trình.
4. Vai trò quan trọng của bộ kẹp giữa U trong hệ thống năng lượng mặt trời
4.1 Liên kết chắc chắn giữa các tấm pin

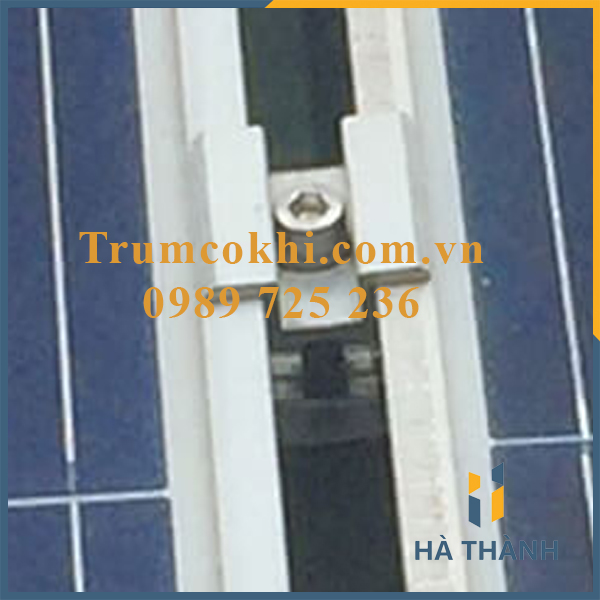

Bộ kẹp giữa tấm pin U 40mm giúp cố định các tấm pin liền kề, tránh xê dịch khi có gió lớn hoặc rung động từ môi trường. Điều này giúp bảo vệ hệ thống dây dẫn điện, ngăn chặn sự cố kỹ thuật và tăng tuổi thọ hệ thống.
4.2 Chống móp méo, giữ thẩm mỹ cho hệ thống
Bộ kẹp giữa tấm pin U 40mm được thiết kế với mép cong, ôm sát khung tấm pin, không làm trầy xước, vỡ góc, hoặc gây biến dạng khung pin – điều thường gặp khi dùng bulong không chuyên dụng.
4.3 Dễ lắp đặt – Tăng tốc độ thi công
Với thiết kế chuẩn kích thước tấm pin, bộ kẹp giữa tấm pin U 40mm giúp thợ thi công không phải đo đạc nhiều lần, chỉ cần đặt vào vị trí và siết lực vừa đủ.
4.4 Tiết kiệm chi phí nhân công và sửa chữa
Lắp đúng kẹp bộ giữa tấm pin U 40mm giúp giảm nguy cơ hư hại tấm pin trong quá trình vận hành. Điều này giúp tiết kiệm chi phí thay thế, sửa chữa không cần thiết.
5. Lưu ý khi lắp đặt bộ kẹp giữa tấm pin U 40mm
Việc lắp đặt bộ kẹp giữa tấm pin U 40mm đúng kỹ thuật không chỉ giúp đảm bảo an toàn cho hệ thống điện mặt trời, mà còn kéo dài tuổi thọ tấm pin, tối ưu hiệu suất hấp thụ ánh sáng và giảm thiểu rủi ro hư hỏng trong quá trình vận hành. Dưới đây là những lưu ý quan trọng dành cho thợ kỹ thuật, nhà thầu hoặc người dùng lần đầu thi công:
5.1 Không siết bulong quá lỏng – Tránh xê dịch tấm pin
Nếu bulong M8 siết quá lỏng, tấm pin dễ bị xê dịch khi có gió lớn, rung động hoặc khi vệ sinh hệ thống.
Sự xê dịch có thể kéo căng dây dẫn điện DC, gây hư hại hoặc làm rơi đầu nối, làm giảm hiệu quả truyền tải điện năng.
Đồng thời, việc lệch vị trí tấm pin cũng khiến hệ thống mất tính thẩm mỹ và cân bằng tổng thể.
5.2 Không siết quá chặt – Tránh làm móp hoặc nứt vỡ tấm pin
Việc siết quá chặt bulong có thể tạo áp lực lớn lên khung nhôm của tấm pin, đặc biệt ở điểm giữa – nơi dễ tổn thương nhất.
Điều này dễ dẫn đến tình trạng móp méo, cong vênh hoặc thậm chí nứt khung – ảnh hưởng nghiêm trọng đến khả năng chịu lực và tuổi thọ tấm pin.
5.3 Kiểm tra vị trí con trượt – Phải bám chặt và đúng vị trí
Con trượt đi kèm kẹp giữa U có nhiệm vụ kết nối với rãnh ray nhôm định hình.
Nếu con trượt bị lệch tâm, lỏng hoặc không đặt đúng rãnh, tấm pin sẽ không được cố định chắc chắn, gây mất an toàn khi có gió bão hoặc rung lắc.
📌 Hướng dẫn: Trước khi siết bulong, hãy đảm bảo con trượt đã ăn khớp đều vào 2 thành ray nhôm, không có khe hở và không bị lệch trục.
5.4 Phân bố lực siết đồng đều – Đảm bảo độ phẳng và thẩm mỹ
Trong quá trình lắp nhiều tấm pin thành dãy dài, cần đảm bảo các điểm kẹp có lực siết đồng đều, giúp hệ thống bằng phẳng, không gồ ghề.
Việc kẹp không đồng đều có thể khiến một số tấm bị nghiêng nhẹ, ảnh hưởng đến góc nghiêng tối ưu – làm giảm hiệu quả hấp thụ ánh sáng.
6. Các loại phụ kiện năng lượng mặt trời
| SẢN PHẨM | THÔNG TIN SẢN PHẨM | ĐƠN VỊ SẢN XUẤT |
| Bộ kẹp biên Z | Bộ kẹp biên Z: 30mm, 35mm, 40mm
Chất liệu: Nhôm Al hợp kim, bu lông inox 304 |
Hà Thành |
| Bộ kẹp giữa tấm pin U 40mm | Cấu tạo kẹp giữa U gồm: 1 kẹp U, 1 ốc M8, 1 long đen, 1 con trượt bằng để cố định vào thanh rail | Hà Thành |
| Dây tiếp địa | Kích thước:
Dây tiếp địa DC 1×4 Dây tiếp địa DC 1×6 |
Hà Thành |
| Gá mái ngói, chân L mái ngói | Gá mái ngói ngang
Gá mái ngói dọc Để lắp đặt hệ thống giá đỡ tấm pin năng lượng mặt trời |
Hà Thành |
| Kẹp chữ U | Kích thước:
Kẹp chữ U 30x60mm kèm ốc ren M8 Kẹp chữ U 40x80mm kèm ốc ren M8 |
Hà Thành |
| Kẹp thoát nước inox | Kẹp thoát nước inox 30mm
Kẹp thoát nước inox 35mm Kẹp thoát nước inox 40mm |
Hà Thành |
| Kẹp thoát nước nhựa | Kẹp thoát nước nhựa 30mm
Kẹp thoát nước nhựa 35mm Kẹp thoát nước nhựa 40mm |
Hà Thành |
| Lá tiếp địa | Kích thước:
Lá tiếp địa inox kích thước 26x50mm. Lá tiếp địa inox kích thước 30x40mm. Lá tiếp địa inox kích thước 30x50mm. Lá tiếp địa inox kích thước 35x35mm. |
Hà Thành |
| Thanh Rail nhôm | Kích thước:
Thanh Rail nhôm 26x45mm. Thanh Rail nhôm 26x52mm. |
Hà Thành |
Xem thêm các sản phẩm khác: Pát chữ u, phụ kiện bản lề gấp 5 cấp độ, con kê mặt bàn…
7. Tại Sao Nên Chọn Bộ Kẹp Giữa Tấm Pin U 40mm Của Trùm Cơ Khí – Hà Thành?
Trong hệ thống điện mặt trời, bộ kẹp giữa đóng vai trò quan trọng trong việc liên kết, cố định và tạo sự đồng đều giữa các tấm pin.
Để đảm bảo hệ thống hoạt động ổn định, bền bỉ trong thời gian dài, việc lựa chọn phụ kiện chất lượng cao – chính xác về kỹ thuật – giá cả hợp lý là điều thiết yếu.
Dưới đây là những lý do bạn nên chọn bộ kẹp giữa tấm pin U 40mm do Trùm Cơ Khí – Xưởng Cơ khí Hà Thành sản xuất:
7.1 Chất liệu cao cấp – Bền bỉ trên 20 năm, không cần bảo trì
Bộ kẹp giữa tấm pin U 40mm được cấu tạo từ những vật liệu cao cấp, có khả năng hoạt động lâu dài trong mọi điều kiện môi trường:
Thân kẹp bằng hợp kim nhôm:
Nhẹ, chắc chắn, có khả năng chống oxy hóa cao. Bề mặt được xử lý anodized giúp tăng độ bền, chống tia UV, không gỉ sét dù lắp đặt ngoài trời quanh năm.
Bulong siết bằng inox 304:
Loại inox chất lượng cao, có thể chịu được độ ẩm, mưa nắng, hơi muối biển, phù hợp với mọi vùng khí hậu từ miền núi đến ven biển.
➡️ Toàn bộ cấu trúc đảm bảo không cần bảo trì sau lắp đặt, tiết kiệm chi phí vận hành và bảo dưỡng lâu dài.
7.2 Sản xuất trực tiếp – Giá tận xưởng – Chủ động về số lượng
Trùm Cơ Khí – Hà Thành là đơn vị sản xuất trực tiếp không qua trung gian, nhờ đó:
Giá thành luôn cạnh tranh, phù hợp với nhà thầu, đại lý hoặc đơn vị thi công dự án lớn.
Chủ động về tiến độ sản xuất, sẵn sàng đáp ứng đơn hàng gấp, theo số lượng lớn hoặc gia công theo yêu cầu.
Đảm bảo đồng bộ chất lượng, vì tất cả các chi tiết từ kẹp, bulong, đến con trượt đều được gia công tại xưởng bằng máy CNC hiện đại.
Với đơn hàng từ vài trăm đến vài ngàn bộ, xưởng sản xuất vật tư cơ khí Hà Thành
vẫn có thể đáp ứng ổn định và giao đúng hẹn.
Nhờ sự đồng bộ này, khách hàng dễ dàng mua đủ vật tư tại một nơi, tiết kiệm thời gian, chi phí và tránh rủi ro thiếu hụt phụ kiện khi thi công.
7.3 Hàng có sẵn tại kho – Giao nhanh toàn quốc từ 1–3 ngày
Hiện tại, bộ kẹp giữa tấm pin U 40mm được sản xuất số lượng lớn và luôn có sẵn tại kho Hà Nội, sẵn sàng phục vụ:
Cá nhân, đơn vị lắp điện mặt trời áp mái dân dụng.
Nhà thầu, đội thi công điện mặt trời trang trại, nhà xưởng.
Đại lý phân phối phụ kiện điện mặt trời trên toàn quốc.
Hà Thành hỗ trợ giao hàng nhanh toàn quốc qua các đơn vị vận chuyển uy tín:
Giao hàng tiêu chuẩn qua Viettel Post, GHTK (áp dụng với đơn nhỏ)
Gửi chành xe Bắc – Trung – Nam cho đơn hàng số lượng lớn
Giao trong ngày tại Hà Nội bằng xe tải riêng hoặc Ahamove
⏱️ Thời gian giao hàng chỉ từ 1 – 3 ngày làm việc, đảm bảo không làm chậm tiến độ công trình của bạn.
8. Câu hỏi thường gặp (Q&A)
❓ Bộ kẹp giữa tấm pin U 40mm dùng cho loại tấm pin nào?
➡️ Trả lời: Phù hợp với các loại tấm pin có khung dày 40mm. Nếu tấm pin của bạn mỏng hơn (30mm – 35mm), có thể chọn loại kẹp U tương ứng.
❓ Có thể dùng kẹp biên thay kẹp giữa được không?
➡️ Trả lời: Không. Kẹp biên và kẹp giữa có cấu trúc khác nhau. Kẹp giữa dùng để cố định 2 tấm pin liền nhau, còn kẹp biên chỉ dùng ở mép ngoài cùng của dãy pin.
❓ Một bộ kẹp giữa tấm pin U có bao gồm đầy đủ phụ kiện không?
➡️ Trả lời: Có. Bộ kẹp giữa tấm pin U 40mm do Hà Thành cung cấp bao gồm kẹp, bulong inox, long đen và con trượt, sẵn sàng lắp đặt ngay.
❓ Tôi cần 500 bộ trong 2 ngày, Hà Thành có đáp ứng được không?
➡️ Trả lời: Có. Hà Thành luôn có sẵn kho lớn, cam kết giao nhanh đúng hẹn, hỗ trợ vận chuyển toàn quốc.
Bộ kẹp giữa tấm pin U 40mm tuy là một phụ kiện nhỏ nhưng lại đóng vai trò cực kỳ quan trọng trong việc đảm bảo độ ổn định, an toàn và hiệu suất lâu dài cho hệ thống điện mặt trời. Việc sử dụng kẹp U chất lượng cao sẽ giúp hạn chế rủi ro, tăng độ thẩm mỹ cho hệ thống và tiết kiệm chi phí vận hành, sửa chữa.
Nếu bạn đang tìm kiếm địa chỉ cung cấp bộ kẹp giữa tấm pin U 40mm, phụ kiện năng lượng mặt trời giá sỉ, chất lượng, uy tín, hãy liên hệ ngay Trùm Cơ Khí – Xưởng cơ khí Hà Thành để được hỗ trợ nhanh nhất!
