1.Giới thiệu chung về dây tiếp địa trong hệ thống điện mặt trời
Trong hệ thống điện mặt trời, việc đảm bảo an toàn là yếu tố quan trọng hàng đầu, đặc biệt với những hệ thống lắp đặt trên mái nhà, trang trại, nhà xưởng… Nơi đó không chỉ có điện năng lưu trữ mà còn tiếp xúc trực tiếp với môi trường, dễ bị ảnh hưởng bởi các yếu tố thiên nhiên như sét đánh, độ ẩm, rò rỉ điện.
Dây tiếp địa (hay còn gọi là dây tiếp đất) là phụ kiện năng lượng mặt trời bắt buộc trong quá trình lắp đặt, đóng vai trò bảo vệ hệ thống và con người khỏi nguy cơ điện giật, chập cháy do rò rỉ dòng điện. Dây tiếp địa không chỉ giúp hệ thống ổn định hơn, mà còn tuân thủ tiêu chuẩn kỹ thuật, phòng tránh rủi ro lớn về tài sản và tính mạng.

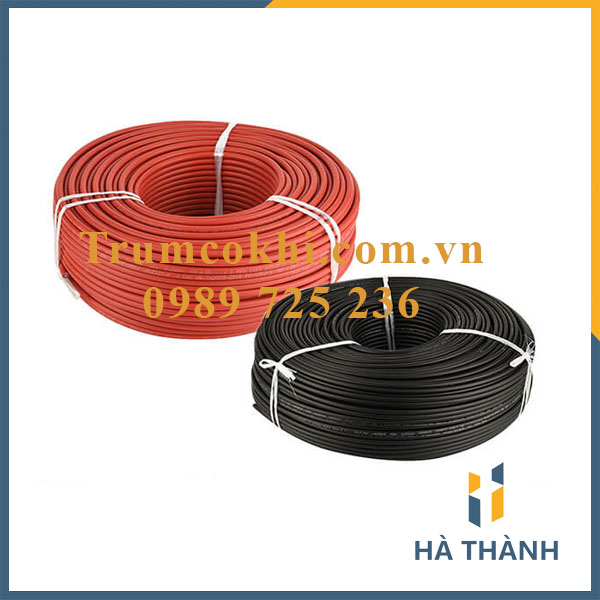

2. Thông số kỹ thuật dây tiếp địa DC 1×4 và dây tiếp địa DC 1×6
Tên sản phẩm: Dây tiếp địa DC 1×4 và Dây tiếp địa DC 1×6
Lõi dẫn điện:Lõi đồng
Vỏ bọc cách điện: Nhựa PVC chống tia UV, chống cháy
Màu sắc phổ biến: Đỏ, đen, xanh lá hoặc vàng sọc xanh
Đặc tính nổi bật: Mềm, dễ uốn, bền ngoài trời, dẫn điện tốt, bền lâu, chịu tải lớn
3. Tác Dụng Của Dây Tiếp Địa Trong Hệ Thống Pin Năng Lượng Mặt Trời
Trong hệ thống điện mặt trời, dây tiếp địa (hay còn gọi là dây tiếp đất) là một thành phần bắt buộc về mặt an toàn kỹ thuật, có chức năng bảo vệ cả con người lẫn thiết bị điện tử trong suốt quá trình vận hành.
Việc lắp đặt đúng và đầy đủ dây tiếp địa không chỉ nâng cao hiệu suất hệ thống mà còn hạn chế tối đa rủi ro sự cố điện nguy hiểm có thể xảy ra.
Dưới đây là những tác dụng quan trọng và không thể thiếu của dây tiếp địa trong hệ thống năng lượng mặt trời:
3.1 Đảm bảo an toàn tuyệt đối cho người sử dụng
Dây tiếp địa hoạt động như một “lối thoát an toàn” cho dòng điện rò không mong muốn. Khi xảy ra hiện tượng rò điện từ inverter, khung nhôm, hoặc thiết bị ngoại vi, dây tiếp địa sẽ dẫn dòng điện dư này truyền xuống đất thay vì lan truyền qua các bộ phận kim loại dễ tiếp xúc.
Ngăn ngừa nguy cơ điện giật cho người vận hành, bảo trì hoặc cư dân sinh sống gần khu vực lắp đặt.
Giúp tách ly dòng điện rò khỏi phần khung pin, khung giá đỡ, giảm thiểu khả năng phóng điện nguy hiểm ra môi trường xung quanh.
Đây là một trong những biện pháp phòng ngừa tai nạn điện hàng đầu trong tiêu chuẩn thiết kế hệ thống điện mặt trời dân dụng và công nghiệp.
3.2 Bảo vệ thiết bị – Giảm thiểu hư hỏng trong sự cố điện
Trong những tình huống không thể lường trước như:
Sét đánh trực tiếp hoặc cảm ứng,
Chập cháy do ẩm ướt,
Ngắn mạch hệ thống DC hoặc lỗi inverter,
thì dây tiếp địa sẽ xả bớt dòng điện đột ngột về lòng đất, giúp:
Hạn chế hỏng hóc các linh kiện quan trọng như inverter, tấm pin, bộ hòa lưới, hệ thống đo đếm…
Bảo vệ các thiết bị điện trong nhà nếu hệ thống điện mặt trời kết nối vào mạng lưới điện chung.
Tăng độ bền tổng thể cho hệ thống, giảm thiểu chi phí bảo trì và thay thế linh kiện trong thời gian dài.
3.3 Ổn định điện áp – Tăng hiệu quả chuyển đổi năng lượng
Dây tiếp địa không chỉ có tác dụng bảo vệ mà còn giúp hệ thống vận hành ổn định hơn:
Giúp hệ thống ổn định điện áp DC, nhất là khi hoạt động ở điều kiện tải không đồng đều.
Giảm nhiễu tín hiệu trong quá trình chuyển đổi từ dòng điện DC (từ tấm pin) sang dòng AC (dùng cho thiết bị).
Cải thiện chất lượng sóng điện, từ đó nâng cao hiệu suất làm việc của các thiết bị điện được kết nối sau hệ thống.
Nhờ đó, hệ thống điện mặt trời hoạt động trơn tru, chính xác và an toàn lâu dài.
3.4 Tăng độ an toàn trong điều kiện thời tiết khắc nghiệt
Hệ thống pin năng lượng mặt trời thường được lắp đặt ở trên mái cao, khung thép, nơi không có mái che, dễ bị tác động bởi thời tiết như:
Gió mạnh, mưa giông, sấm sét
Độ ẩm cao, hơi muối biển, sương mù buổi sớm
Việc bố trí dây tiếp địa đúng kỹ thuật sẽ:
Tăng khả năng chống sét lan truyền, tránh hiện tượng dòng sét cảm ứng lan truyền qua dây dẫn điện.
Chống ẩm hiệu quả cho khung hệ thống nhờ dòng điện không tích tụ tại các điểm ẩm ướt.
Giữ cho toàn bộ hệ thống khô ráo, không tích điện dư, giảm thiểu nguy cơ cháy hoặc sốc điện ngầm.
3.5 Giảm thiểu nguy cơ cháy nổ – Bảo vệ cả công trình
Hệ thống năng lượng mặt trời thường có điện áp cao (từ 600V – 1500V tùy loại), và khi có sự cố như:
Rò rỉ điện do nứt vỡ tấm pin,
Chập cháy dây dẫn do chuột cắn,
Đứt cáp trong quá trình di chuyển thì dòng điện dư có thể tạo ra tia lửa điện hoặc tích tụ điện thế gây nổ cục bộ – đặc biệt nguy hiểm nếu xảy ra trên mái nhà hoặc khu vực đông dân cư.
Dây tiếp địa sẽ giúp triệt tiêu dòng điện rò, ngăn ngừa khả năng tích điện, từ đó giảm thiểu rủi ro cháy nổ nghiêm trọng.
4. Phân loại dây tiếp địa theo tiết diện – Nên dùng loại nào?
4.1 Dây tiếp địa DC 1×4
Thường dùng cho các hệ thống nhỏ (dưới 5kWp).
Lõi đồng đơn, mềm, dễ luồn qua ray, ống luồn điện.
Phù hợp với điện áp thấp, tải nhẹ, an toàn tuyệt đối khi nối đất cho tấm pin hoặc khung đỡ.
4.2 Dây tiếp địa DC 1×6
Dùng cho hệ thống công suất trung bình – lớn (trên 5kWp đến 15kWp).
Chịu được dòng điện lớn hơn, đảm bảo khả năng thoát điện khi sét hoặc rò điện mạnh.
Được khuyến cáo sử dụng trong các dự án thương mại, nhà máy, xưởng công nghiệp.
📌 Lưu ý: Việc lựa chọn dây tiếp địa cần căn cứ vào quy mô hệ thống, độ dài đường dây, điện áp định mức và tiêu chuẩn lắp đặt. Hà Thành có đội kỹ thuật hỗ trợ tư vấn nếu bạn chưa chắc chắn chọn loại nào.
5. Các loại phụ kiện năng lượng mặt trời
| SẢN PHẨM | THÔNG TIN SẢN PHẨM | ĐƠN VỊ SẢN XUẤT |
| Bộ kẹp biên Z | Bộ kẹp biên Z: 30mm, 35mm, 40mm
Chất liệu: Nhôm Al hợp kim, bu lông inox 304 |
Hà Thành |
| Bộ kẹp giữa tấm pin U 40mm | Cấu tạo kẹp giữa U gồm: 1 kẹp U, 1 ốc M8, 1 long đen, 1 con trượt bằng để cố định vào thanh rail | Hà Thành |
| Dây tiếp địa | Kích thước:
Dây tiếp địa DC 1×4 Dây tiếp địa DC 1×6 |
Hà Thành |
| Gá mái ngói, chân L mái ngói | Gá mái ngói ngang
Gá mái ngói dọc Để lắp đặt hệ thống giá đỡ tấm pin năng lượng mặt trời |
Hà Thành |
| Kẹp chữ U | Kích thước:
Kẹp chữ U 30x60mm kèm ốc ren M8 Kẹp chữ U 40x80mm kèm ốc ren M8 |
Hà Thành |
| Kẹp thoát nước inox | Kẹp thoát nước inox 30mm
Kẹp thoát nước inox 35mm Kẹp thoát nước inox 40mm |
Hà Thành |
| Kẹp thoát nước nhựa | Kẹp thoát nước nhựa 30mm
Kẹp thoát nước nhựa 35mm Kẹp thoát nước nhựa 40mm |
Hà Thành |
| Lá tiếp địa | Kích thước:
Lá tiếp địa inox kích thước 26x50mm. Lá tiếp địa inox kích thước 30x40mm. Lá tiếp địa inox kích thước 30x50mm. Lá tiếp địa inox kích thước 35x35mm. |
Hà Thành |
| Thanh Rail nhôm | Kích thước:
Thanh Rail nhôm 26x45mm. Thanh Rail nhôm 26x52mm. |
Hà Thành |
6. Ưu Điểm Nổi Bật Của Dây Tiếp Địa Trùm Cơ Khí – Hà Thành
Trên thị trường hiện nay có rất nhiều đơn vị cung cấp dây tiếp địa, nhưng để lựa chọn được sản phẩm vừa đảm bảo an toàn – vừa bền bỉ ngoài trời – lại có giá tốt, thì Trùm Cơ Khí – Xưởng sản xuất vật tư cơ khí Hà Thành chính là một địa chỉ uy tín hàng đầu. Dưới đây là những điểm mạnh vượt trội của dây tiếp địa do Hà Thành sản xuất và phân phối:
6.1 Chất lượng cao – Đáp ứng tiêu chuẩn kỹ thuật nghiêm ngặt
Dây tiếp địa DC 1×4 và DC 1×6 của Hà Thành được sản xuất từ những vật liệu đạt chuẩn kỹ thuật:
Lõi đồng nguyên chất: Dẫn điện cực tốt, ổn định dòng, hạn chế điện trở tiếp xúc, không bị gãy gập hoặc oxi hóa trong môi trường khắc nghiệt.
Vỏ bọc nhựa PVC chuyên dụng:
Chống cháy lan, không bắt lửa.
Chống tia UV, không bị giòn, gãy hoặc lão hóa dù phơi nắng lâu dài.
Khả năng cách điện cao, đảm bảo an toàn trong mọi môi trường lắp đặt (trên mái, trong ống luồn, dưới mặt đất…).
Sản phẩm được kiểm tra kỹ càng trước khi xuất kho, đạt chuẩn TCVN và IEC về dây dẫn trong hệ thống điện năng lượng mặt trời.
6.2 Mềm dẻo linh hoạt – Dễ dàng thi công ở mọi địa hình
Dây tiếp địa Hà Thành có độ mềm lý tưởng, phù hợp thi công cho cả công trình dân dụng lẫn công nghiệp:
Dễ dàng uốn cong, bẻ góc mà không làm gãy hoặc gập lõi.
Có thể luồn vào các ống ghen, bo theo ray nhôm, máng kỹ thuật hoặc chạy theo hệ kết cấu dốc, gấp khúc, cao tầng…
Thích hợp sử dụng cho cả hệ thống năng lượng áp mái, trang trại điện mặt trời, mái tôn nhà xưởng hoặc mái bê tông dân dụng.
Việc lắp đặt trở nên nhanh chóng hơn, tiết kiệm chi phí nhân công và thời gian thi công đáng kể.
6.3 Đảm bảo an toàn tuyệt đối – Bảo vệ toàn hệ thống điện mặt trời
Dây tiếp địa Hà Thành không chỉ đạt yêu cầu dẫn điện mà còn được kiểm định nghiêm ngặt về an toàn kỹ thuật:
Đạt chỉ số cách điện ≥ 600V, thích hợp cho các hệ thống điện mặt trời trung và cao áp.
Kiểm tra điện trở nối đất – đảm bảo khả năng xả dòng rò, chống sét hiệu quả.
Ngăn ngừa rủi ro chập cháy, giật điện hoặc nhiễu sóng trong hệ thống DC.
Hà Thành luôn tuân thủ các quy định kỹ thuật để tránh những rủi ro cho khách hàng..
6.4 Giá thành cạnh tranh – Ưu đãi cho đại lý và nhà thầu
Một trong những điểm mạnh lớn nhất của Hà Thành là giá cả cực kỳ hợp lý, nhờ:
Sản xuất trực tiếp – không qua trung gian, không đội giá.
Có sẵn nhiều size dây phổ biến: DC 1×4, DC 1×6… phục vụ thi công theo từng nhu cầu công trình.
Chính sách chiết khấu tốt cho đại lý, đơn vị thi công, và khách hàng mua số lượng lớn (giá sỉ từ cuộn 100m trở lên).
Dây được đóng gọn thành cuộn dễ vận chuyển và lưu kho.
6.5. Hàng có sẵn – Giao nhanh toàn quốc – Hỗ trợ kỹ thuật A-Z
Với hệ thống kho tại Hà Nội – TP.HCM – Đà Nẵng, Hà Thành đảm bảo:
Có hàng sẵn trong kho, sẵn sàng giao ngay khi khách đặt hàng.
Giao hàng nhanh chỉ trong 1 – 3 ngày, áp dụng cho toàn quốc qua các đơn vị uy tín như Viettel Post, GHTK, chành xe Bắc – Trung – Nam.
7. Hướng dẫn lắp đặt dây tiếp địa đúng kỹ thuật
Các bước cơ bản:
Kết nối đầu dây với các điểm cần tiếp địa: khung giàn, tấm pin, vỏ inverter, tủ điện…
Đầu còn lại dẫn về hệ thống cọc tiếp địa chôn sâu dưới đất.
Dùng kẹp cáp, đầu cốt, hàn điện để đảm bảo mối nối chắc chắn.
Đo điện trở tiếp đất đảm bảo dưới 10 Ohm (theo tiêu chuẩn quốc gia).
Một số lưu ý khi lắp:
Không dùng dây quá nhỏ so với công suất hệ thống.
Không để đầu dây lộ ra ngoài, tránh bị oxi hóa hoặc ăn mòn.
Kiểm tra định kỳ mỗi 6 tháng để đảm bảo dây còn hoạt động tốt.
8. Câu hỏi thường gặp (Q&A)
❓ Tại sao phải dùng dây tiếp địa cho hệ thống điện mặt trời?
➡️ Trả lời: Dây tiếp địa giúp đưa dòng điện rò về đất, bảo vệ con người và thiết bị. Nếu không dùng có thể gây giật điện, cháy nổ, giảm tuổi thọ hệ thống.
❓ Dây tiếp địa 1×4 khác gì dây 1×6?
➡️ Trả lời: Dây 1×6 có tiết diện lớn hơn, chịu tải cao hơn, dùng cho hệ thống lớn. Dây 1×4 dùng cho hệ công suất nhỏ.
9. Hướng dẫn đặt mua và liên hệ đặt hàng
9.1 Đặt hàng nhanh chóng qua các kênh sau:
Hotline: 0989 725 236
Zalo: 0989 725 236
Website: https://trumcokhi.com.vn/
Email: trumvattu@gmail.com.
Zalo kỹ thuật: Gửi ảnh hệ thống để được tư vấn loại dây phù hợp
9.2 Hình thức giao hàng:
Giao hàng toàn quốc, thu hộ (COD) hoặc chuyển khoản.
Hỗ trợ kỹ thuật từ xa, gửi video hướng dẫn lắp đặt nếu cần.
10. Thông tin xưởng sản xuất và phân phối
Xưởng sản xuất vật tư cơ khí Hà Thành
Chuyên cung cấp phụ kiện năng lượng mặt trời: kẹp pin, ray nhôm, bulong inox, chân đế, dây tiếp địa…
Nhận đơn hàng sỉ lẻ, đáp ứng cho đại lý – nhà thầu toàn quốc.
Hotline: 0989 725 236
Kho hàng: Hà Nội – TP.HCM
Chính sách bảo hành – đổi trả rõ ràng
Dây tiếp địa DC 1×4 và 1×6 là phụ kiện thiết yếu trong mọi hệ thống điện năng lượng mặt trời. Dù hệ thống của bạn lớn hay nhỏ, dân dụng hay công nghiệp, việc sử dụng dây tiếp đất đúng chuẩn sẽ giúp bảo vệ tài sản, con người và toàn bộ hệ thống khỏi rủi ro về điện.
👉 Hãy chọn Trùm Cơ Khí – Xưởng cơ khí Hà Thành để được cung cấp dây tiếp địa chất lượng, giá tốt, sẵn hàng và tư vấn kỹ thuật tận tâm!
Thông tin liên hệ tư vấn và đặt hàng:
CÔNG TY TNHH XÂY DỰNG ĐẦU TƯ VÀ PHÁT TRIỂN HÀ THÀNH
Kho hàng Hà Nội: số 1139, đường 72, Ngãi Cầu, Xã An Khánh, Huyện Hoài Đức, Hà Nội.
Kho hàng HCM: Trần Đại Nghĩa, Ấp 7, Xã Lê Minh Xuân, Huyện Bình Chánh, TP Hồ Chí Minh.
Email: trumvattu@gmail.com.
Website: https://trumcokhi.com.vn/
Hotline tư vấn & đặt hàng: 0989 725 236
